IBM presenta la primera tecnología de chips sub-1-nanómetro del mundo

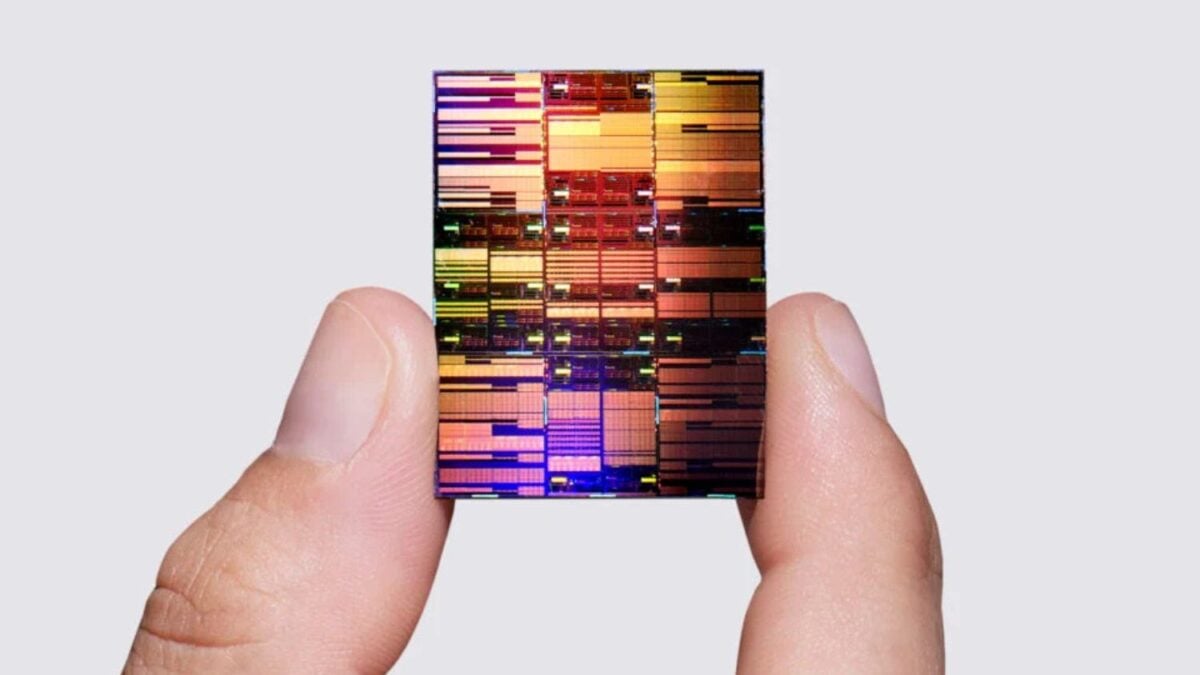

IBM presenta la primera tecnología de chips sub-1-nanómetro del mundo con un proceso de fabricación que sitúa transistores por debajo de 1 nanómetro, en un salto respecto a nodos previos. La empresa detalló que el tamaño de referencia del transistor queda por debajo del ancho de una hebra de ADN (aprox. 2.5 nanómetros). El chip, de tamaño similar al de una uña, integra cerca de 100 mil millones de transistores. IBM afirmó que su tecnología duplica casi la densidad frente a su chip de 2 nanómetros lanzado en 2021 y que logra un 70% más de eficiencia energética. El diseño incorpora una arquitectura denominada nanostack, que apila y escalona transistores verticalmente para alcanzar una tecnología objetivo de 0.7 nanómetros. Jay Gambetta, director de Investigaciones de IBM, vinculó el avance a “reinventar” la construcción para aumentar potencia y eficiencia. El artículo enmarca el reto en la evolución post-Ley de Moore, que se habría ralentizado desde al menos 2016 por límites físicos y tiempos de escalado.
